Mã sản phẩm:
TDKMB-TM

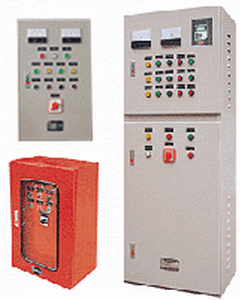

Tên sản phẩm: Tủ điện điều khiển bảo vệ bơm
Từ năm 2002 đến nay T-M cung cấp trên 1000 khách hàng các loại bơm công nghiệp, máy phát điện dự phòng, hệ thống thiết bị điều khiển PCCC, cứu hỏa,..
Khuyến mại: Tủ Điện Schneider
Bảo hành: 12 tháng
Địa điểm bán: Hồ Chí Minh
Từ năm 2002 đến nay T-M cung cấp trên 1000 khách hàng các loại bơm công nghiệp, máy phát điện dự phòng, hệ thống thiết bị điều khiển PCCC, cứu hỏa,..
- Tủ điều khiển bơm cứu hỏa chạy điện được nhập khẩu linh kiện chính hãng từ Hàn Quốc là loại tủ điện được sản xuất, lắp giáp và kiểm tra theo các tiêu chuẩn phòng cháy chữa cháy hàng đầu thế giới như: listed by Underwriters' Laboratories, Inc., in accordance with UL218, Standard for Fire Pump Controllers, CSA, Standard for Industrial Control Equipment (cUL), and approved by Factory Mutual (FM). Listed by Underwriters' Laboratories of Canada (ULC). VdS (Germany) , NYC MEA 258-93-E, LPCB (UK) * Có các dạng tủ điều khiển cho bơm :
1, Tủ Điều Khiển Bơm Bù áp :
Đây là bơm có chức năng duy trì áp lực đường ống.Khi áp suất ngưỡng đặt dưới nó bơm bù khi đạt ngưỡng trên nó dừng hoạt động. Loại bơm này công suất thường nhỏ và luôn nhỏ hơn bơm chính. Có hai loại khởi động chính cho hệ thống này là sao/tam giác và khởi động trực tiếp (DOL). Việc chọn lựa hình thức khởi động nào tùy thuộc vào công suất của máy bơm. Nhưng thông thường thì là khởi động trực tiếp. Yêu cầu với tủ điều khiển máy bơm chữa cháy này là lưu ý đến áp suất đường ống, độ sụt áp đường ống. Áp suất hệ thống thường được thiết kế 8 bar đến 10 bar.
2,Tủ điều khiển Bơm Điện (hoạt động chính):
Khi thực sự có cháy bơm này sẽ làm việc. Lúc này nhu cầu nước sẽ là nhiều nên công suất máy bơm loại này sẽ lớn hơn. Nên tủ điện điều khiển loại bơm này thường có chế độ khởi động sao/tam giác. Một lưu ý với loại này là những hệ thống bơm lớn có thể có kèm thêm bơm dự phòng. bơm mồi cho bơm chính. Cần thiết kế tủ điện điều khiển bơm cứu hỏa đảm bảo tính tuần tự khởi động của các máy bơm. Và lưu ý đến tính độc lập nguồn cấp cho máy bơm vì khi cháy sảy ra điện thường bị ngắt hoặc được ngắt.
3, Tủ điều khiển bơm Diesel :
- Yêu cầu điều khiển phức tạp hơn do có phần điều khiển động cơ diesel. Bản thân động cơ hiện đại thường có bộ điều tốc điện tử việc khởi động và điều tiết áp lực có thể điều khiển thông qua bộ điều khiển/điều tốc (tín hiệu analog/số).Với loại bơm này thì không cần phần mạch lực cấp nguồn cho máy bơm vì máy bơm chạy bằng diesel. tủ sẽ bao gồm phần điều khiển là chính. Lúc này nguồn nuôi sẽ là điện acquy. Vì theo nguyên tắc phòng cháy chữa cháy thường phải cắt điện trước, hoặc nguyên nhân cháy nổ do hệ thống điện gây ra dẫn đến hệ thống điện ngừng hoạt động. Một lưu ý khi thiết kế tủ điện điều khiển bơm diesel là động cơ dùng cho phòng cháy ít khi được hoạt động. Cần có chế độ chạy động cơ định kì(động cơ để quá lâu không dùng khó khởi động). Và tủ điện điều khiển máy bơm cứu hỏa diesel cần có sạc nguồn cho acquy vì acquy sẽ hết điện áp nếu không được sạc, hoặc điện yếu không đủ điện khởi động động cơ diesel .Tủ điều khiển máy bơm diesel đưa ra tín hiệu điều khiển động cơ theo chu kì như sau: khởi động động cơ lần một 10 đến 15s nếu không khởi động được thì phải dừng quá trình khởi động lại chờ trong 10s để acquy hồi điện. Nếu sau một số lần khởi động không được thì cần dừng máy và cảnh báo để kĩ thuật khắc phục tình trạng động cơ không khởi động được. Với loại động cơ có bảng điều khiển điện tử thì tủ điều khiển bơm chữa cháy không cần quy trình khởi động như trên mà bản thân bộ điều khiển sẽ tự khởi động theo lập trình của nhà sản xuất. Khi có bảng điều khiển điện tử . Tủ điện điều khiển bơm chỉ cần đưa ra tín hiệu chạy / dừng động cơ mà thôi.

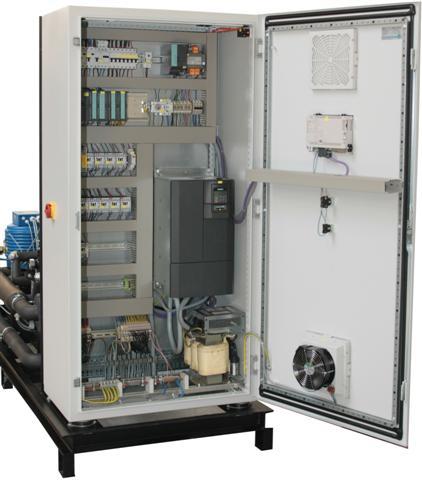

* Cấu tạo của tủ điều khiển :
- Vỏ tủ Việt Nam
- Linh kiện Tủ Điện Schneider:
+ Đèn báo pha 3 chiếc
+ Đồng hồ V, đồng hồ A
+ 1 đèn báo cháy, 1 đèn báo dừng
+ 1 nút ấn chạy, 1 nút ấn dừng
+ 1 Atomat
+ 1 chiếc khởi động từ
+ 1 chiếc Rơ le trung gian
+ 1 chiếc cầu đấu,1 chiếc dây cốt
+ 1 lô vật tư phụ,thiết bị chống mất pha
